300W 逆变器


  • 产品概述

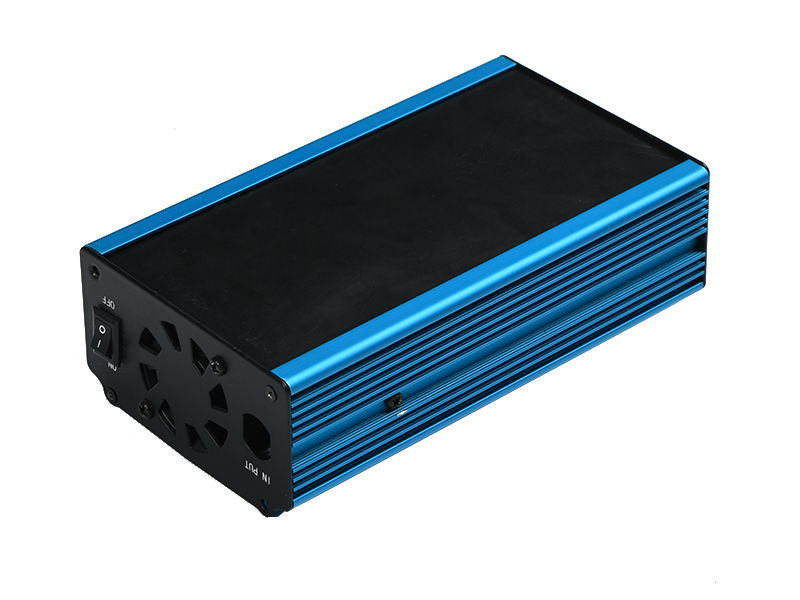

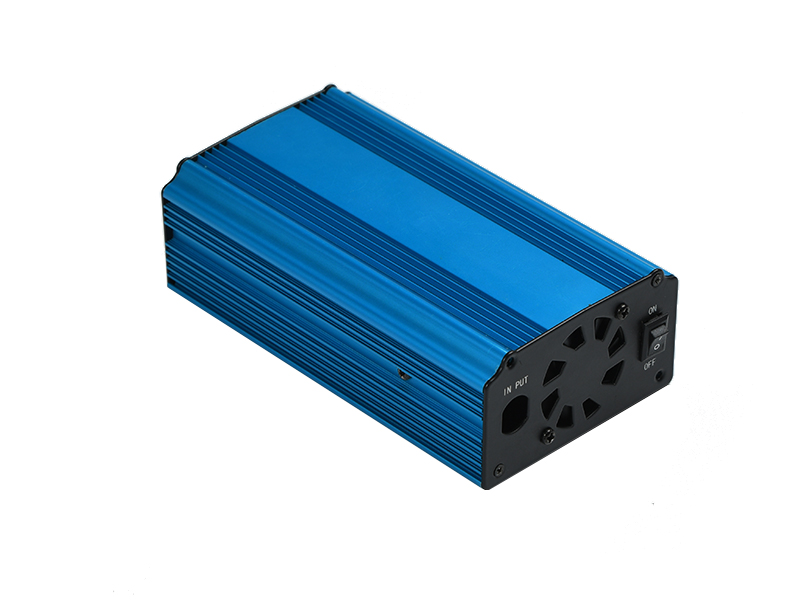

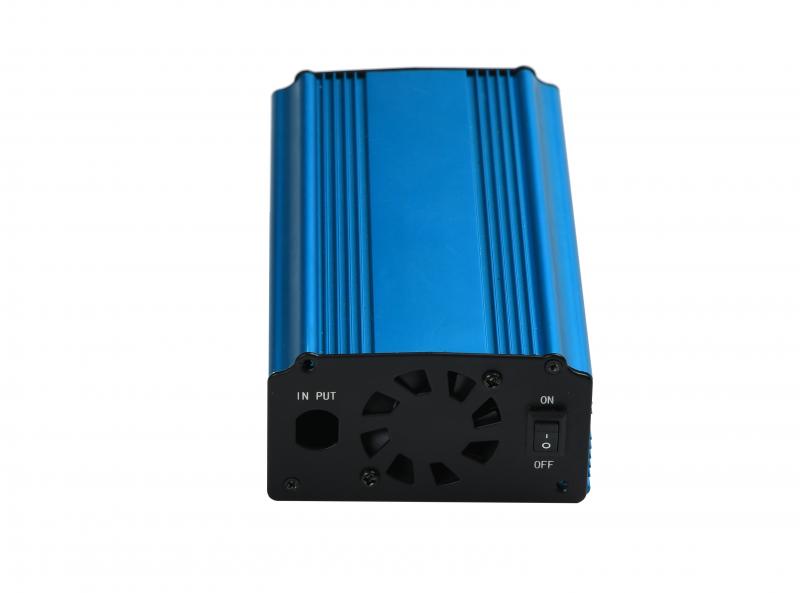

MLF0300W系列纯正弦波逆变器



本系列逆变器使用独有的智能MCU微控制技术,是采用电流模式、中心对齐 PWM调制方式和内置两路600V半桥高压MOS驱动器等一体的数模结合芯片,具有极为完善的指示功能与保护功能,提供了UART 串口通讯功能,用户通过串口可设配置参数,及复位功能等,也可以通过串口,读出逆变器运行的状态及相关数据。电压反馈采用了浅闭环稳压模式,能实现最高电压限制,防止空载时电压过高而导致烧MOS管的现象,同时节省了变压器输出的滤波电感,降低整体成本及PCB空间。并采用优质的双面线路板及零器件,产品技术达到国际领先水平。每台产品均经过严格的测试与检验,确保高质量、高性能。


   本系列逆变器输出的波形为完美的纯正弦波形,失真率低,可适用于任何负载。其高频线路使得逆变器轻巧精致,便于运输和携带。经过表面处理的高档铝合金外壳,不仅令外观更为美观,且便于散热,不生锈。民用或光伏应用设备。


一、命名规则:


1、输入电压:12-12VDC,24-24VDC,48-48VDC,60-60VDC,72-72VDC;


2、输出电压:100-100Vac,110-110Vac,115-115Vac,220-220Vac,230-230Vac,240-240Vac;


3、输出波形:S-Square Wave方波,M-Modified Sine Wave 修正弦波,P-Pure Sine Wave纯正弦波;

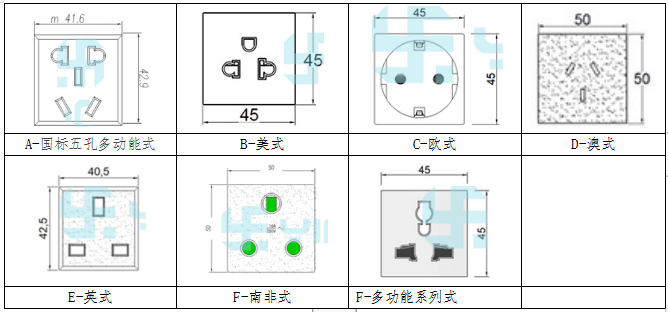

4、输出插座类型:A-国标五孔多动能式,B-美式,C-欧式,D-澳式,E-英式,F-南非式,G-多功能系列式。参见下图




二、产品特性:


带载能力:采用电流模式、中心对齐 PWM 调制方式,能带感性和容性负载


反接保护:输入电源正负极接反,通常会引起逆变器损坏,本逆变器则具备反接保护功能以避免操作失误造成的损坏。

过载保护:具有过载保护功能,过载功率大于500W 时,红灯LED指示灯开始闪烁,过载功率大于550W并



持续60秒时或大于600W并持续5秒,逆变器关断,并输出红灯LED常亮,同时用户通过串口可以读出相应的保护信息,使之不被损坏,并且在负载移除时逆变器自动恢复输出。


输出过流保护:具有过流保护功能,过流值大于2.27A时,红灯 LED 指示灯开始闪烁,过流值大于 2.5A 并持续60秒时,逆变器关断,并输出红灯LED常亮,同时用户通过串口可以读出相应的保护信息。

短路保护:具有输出短路保护功能,短路保护时间小于30mS,当输出短路发生时,逆变器关断,并输出红灯LED常亮,同时用户通过串口可以读出相应的保护信息。本机能自动停止输出,短路移除后,能自动恢复输出。

高温保护:在过高温度下使用,也会对逆变器造成损害,而高温保护可以自动对温度进行检测,具有 PCB 过温保护功能,PCB 温度大于85℃时和IGBT大于130℃时过温保护,逆变器关断,并输出红灯 LED 常亮,同时用户通过串口可以读出相应的保护信息,在温度正常时自动解除。

输入保护:过高的输入电压将会损坏逆变器,过低的输入则无法保证其正常工作。如果采用电池供电,电池电压过低,电池本身也将受到损坏。本保护功能在输入电池电压正常时将自动解除。


输出保护:具有母线电压过压和欠压保护功能,直流电压低于290V 或高于440V 时,逆变器关断,并输出红灯LED常亮,提供用户通过串口可以读出相应的保护信息。


多机应用:支持组三相逆变器功能,通过交流过零信号输出及同步相位信号输入,经光耦隔离电路传输后,采用串行级联方式,可组成一台相位差120度的三相逆变器。


智能指示:在各种情况下,逆变器机身都有相应的灯指示。


三、使用方法:

1、确保输入电源的电压和功率与逆变电源的要求相符合。连接的电源线要有足够的承载电流能力,并且尽量粗,尽量短。

2、关闭逆变器的电源开关。

3、将输入电源连接上逆变器,注意正负极不要接反,且连接要牢固。连接前,应先关闭输入电源,连接好后再打开输入电源.如果无法关闭输入电源(如电池等),则连接时应先连接逆变器,再连接电源,此时会有一定的火花产生,这是正常现象。

4、检查无误后,打开逆变器的电源开关即可使用。

四、输入电源的选择:


1、确定输入功率,输入功率=输出功率/逆变器效率。如输出功率为300W,效率为91%, 则输入功率为500/0.92=329.67W。

2、确定电源,如果采用直流电源供电,则选一个功率大于输出功率的电源即可,还需考虑输出的峰值功率会较大而增加一定的余量。

3、如果是电池供电,则要计算一下电池的使用时间,计算方法为:电池容量*输入电压*电瓶放电系量/输入功率。例如:电池为120Ah,12V,输入功率为329.67W,则使用时间为300* 12 *0.8/543.48 =3.49H,0.8是电瓶放电系量(常数),具体能用多长时间还有您的电瓶新旧性能有关。考虑到电池在大电流放电时容量下降,电池容量应适当加大。

4、确定输入电流,其具体算法约为输入电流=输入功率/输入电压。如:输入功率为543.48W,电压为12V,则输入电流为543.48/12=27.47A。


五、适用范围:

 1、车用:利用车上蓄电池供电驱动:笔记本电脑/车用吸尘器/手机充电等;

 2、船用:利用船上蓄电池供电驱动常规小家电;

 3、家用:适合经常停电的地区,利用蓄电池供电驱动常规小家电;

 4、野外科考:利用预备蓄电池供电驱动常规小家电比发电机轻便;

 5、环保能源利用:配合太阳能或风能发电系统提供稳定的交流电源供用电设备使用;

 6、其他:各种使用市电的场合。

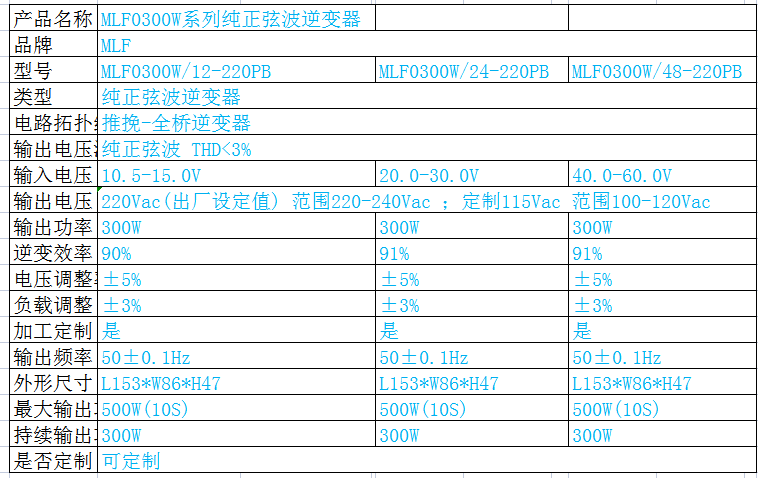

① THD在12V/24V/48V输入,额定400W阻性负载条件下测试;


② 允许有±3%的偏差;


七、LED状态指示


本系列逆变器采用了绿灯 LED 和红灯 LED 作正常运行及故障指示功能,具体定义如下:


1、绿灯 LED 长亮、红灯 LED 长灭:该状态指示逆变器正常运行输出,无故障。


2、绿灯 LED 长亮、红灯 LED 快闪烁:该状态指示逆变器正常运行输出,有过载或过流情况,还


未进入到过载或过流保护状态。


3、红灯 LED 长亮、绿灯 LED 长灭:该状态指示逆变器进入故障保护模式,用户可通过串口通讯


读取具体的故障代码。


八、注意事项


1、本系列逆变器只能接小于其所规定最大功率的负载。


2、本系列逆变器输入电压为12V/24V/48V三种电压段,过高的电压将使其损坏。

3、本逆变器在高于40摄氏度的高温环境和不通风环境下将导致过热,使输出功率下降。


3、如果本系列逆变器开机后输出负载过大而产生输出保护后,应关机,移开负载10秒后再开机,频繁过载开机将有可能使逆变器永久性损坏。

5、本系列逆变器为共地输入输出设备(即输入输出非隔离),请勿将输入电源正极或负极与输出负载接触,否则将造成短路。

6、禁止本系列逆变器和市电直接连接,否则将有触电危险,并有可能使逆变器永久性损坏。

7、请不要用湿手或在潮湿的环境中使用本系列逆变器。

8、在不使用本系列逆变器时,请将其电源关闭。

九、排除故障

1、本系列逆变器开机后指示灯不亮:检查输入电压是否合适,正负极有无接反情况。

2、本系列逆变器开机后指示灯亮红色:输入电压偏低或偏高。

3、本系列逆变器开机后亮绿灯,2~3秒后关机:输出负载太大或输出短路。请检查输出电路连接是否正确或是否连接用电设备超过本系列逆变器输出功率。

4、本系列逆变器开机后正常输出2~3秒后关机;亮红灯:输出负载超过了本系列逆变器的输出功率。


十、如何选择本公司逆变器?


1、通过电阻类的元件进行工作的纯阻性负载称之为阻性负载,靠电阻丝发光的属于阻性负载,如:碘钨灯、白炽灯、电阻炉、烤箱、电热水器、热油汀等。本司标称持续输出功率的逆变器,都可长期满载工作。


2、带有电感参数的负载,即符合和电源相比负载电流滞后负载电压一个相位差特性的为感性负载,对于灯具来讲,靠气体导通发光的灯具就是感性负载,如:日光灯、高压钠灯、汞灯、金属卤化物灯等,电磁感应原理制作的大功率电器产品,如电动机、压缩机、继电器等,这类产品在启动时需要一个比维持正常运转所需电流大得多(大约在3-7倍)的启动电流。例如,一台在正常运转时耗电150瓦左右的电冰箱,其启动功率可高达1000瓦以上。本司标称持续输出功率的逆变器,在带感性负载时,我们通过软件和电路的改进,在启动感性负载时大约在1.3~2倍的启动电流。


3、容性负载一般是指带电容参数的负载,即符合电压滞后电流特性的负载。容性负载充放电时,电压不能突变,其对应的功率因数为负值,对应的感性负载的功率因数为正值。一般家里用到开关电源的电器都是。比如果电脑,电视、洗衣机。


4、什么是持续输出功率?什么是峰值输出功率?指电源逆变器在开机瞬间能够承受的功率,称之为峰值功率(也称浪涌冲击功率)。指电源逆变器在正常条件下,长期持续运转的输出功率称之为持续功率。一些使用电动机的电器或工具,如电冰箱、洗衣机、电钻等,在启动的瞬间需要很大的电流来推动,一旦启动成功,则仅需较小的电流来维持其正常运转。因此,对逆变器来说,也就有了持续输出功率和峰值输出功率的概念。持续输出功率即是额定输出功率;一般峰值输出功率为额定输出功率的2倍。必须强调,有些电器,如空调、电冰箱等其启动电流相当于正常工作电流的3-7倍。因此,只有能够满足电器启动峰值功率的逆变器才能正常工作。
